Sustitución de un cartucho FINE

Cuando se produzcan errores o precauciones de tinta restante, aparecerá un mensaje en la pantalla LCD para informar del error. En este estado, la impresora no puede imprimir ni escanear. Tome las medidas adecuadas según el mensaje.

Procedimiento de sustitución

Vea la película

Si necesita sustituir un cartucho FINE, efectúe el siguiente procedimiento.

Importante

  • No toque los contactos eléctricos (A) ni los inyectores del cabezal de impresión (B) del cartucho FINE. Si lo hace, es posible que la impresora no imprima correctamente.

  • Si extrae un cartucho FINE, sustitúyalo inmediatamente. No permita que a la impresora le falte el cartucho FINE.

  • Utilice un cartucho FINE nuevo para la sustitución. Si instala un cartucho FINE usado, es posible que los inyectores se obstruyan.

    Además, si utiliza tales cartuchos FINE, la impresora no podrá informarle adecuadamente cuándo debe sustituir el cartucho FINE.

  • Una vez instalado un cartucho FINE, no lo extraiga de la impresora ni lo deje expuesto sin protección. De lo contrario, el cartucho FINE se secará y la impresora no funcionará correctamente cuando vuelva a instalarlo. Para mantener una calidad de impresión óptima, utilice los cartuchos FINE durante seis meses a contar desde el primer uso.

Nota

  • En Windows, si un cartucho FINE se queda vacío, podrá imprimir durante un tiempo con el cartucho FINE que todavía contenga tinta, ya sea el de color o el negro. Sin embargo, la calidad de impresión disminuirá respecto a las impresiones realizadas con ambos cartuchos. Recomendamos utilizar cartuchos FINE nuevos con el fin de obtener una calidad óptima.

    Aunque imprima con una única tinta, deje el cartucho FINE vacío instalado. Si el cartucho FINE de color o el cartucho FINE negro no está instalado, se producirá un error y la impresora no podrá imprimir.

    Para obtener más información sobre cómo configurar esta opción, consulte las siguientes secciones.

  • Es posible que la tinta de color se consuma aunque se imprima un documento en blanco y negro o aunque se haya especificado la impresión en blanco y negro.

    Durante la limpieza estándar y la limpieza a fondo del cabezal de impresión, se consume tanto tinta de color como tinta negra; estos procedimientos pueden ser necesarios para mantener el rendimiento de la impresora. Cuando la tinta se agote, sustituya inmediatamente el cartucho FINE por uno nuevo.

  1. Asegúrese de que la alimentación esté encendida.

  2. Abra la cubierta/unidad de escaneado.

    El soporte del cabezal de impresión se mueve a la posición de sustitución.

    Precaución

    • No aferre el soporte del cartucho FINE para impedir su desplazamiento ni moverlo a la fuerza. No toque el soporte del cartucho FINE hasta que se haya detenido por completo.

    Importante

    • Es posible que el interior de la impresora esté manchado de tinta. Cuando sustituya el cartucho FINE tenga cuidado de no mancharse las manos ni la ropa. Puede limpiar fácilmente el interior de la impresora con un pañuelo de papel o algo similar.
    • No toque las piezas metálicas ni cualquier otra pieza del interior de la impresora.
    • Si la cubierta/unidad de escaneado permanece abierta durante más de 10 minutos con el cartucho FINE instalado, el soporte de cartucho FINE se mueve a la derecha. En este caso, cierre y abra de nuevo la cubierta/unidad de escaneado.

  3. Extraiga el cartucho FINE vacío.

    1. Sujete las aletas y abra la tapa de bloqueo del cartucho de tinta.

    2. Extraiga el cartucho FINE.

    Importante

    • Manipule el cartucho FINE con cuidado para evitar mancharse la ropa o el área circundante.
    • Para desechar el cartucho FINE vacío, siga la normativa local sobre el tratamiento de residuos.

  4. Prepare un nuevo cartucho FINE.

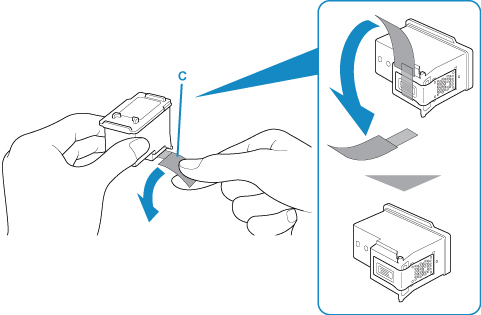

    1. Saque un cartucho FINE nuevo del paquete y quite con cuidado la cinta protectora (C).

    Importante

    • Si sacude un cartucho FINE, la tinta podría derramarse y mancharle las manos y el área circundante. Manipule el cartucho FINE con cuidado.
    • Tenga cuidado de no mancharse las manos ni las zonas circundantes con la tinta de la cinta protectora que ha quitado.
    • No vuelva a colocar la cinta protectora una vez retirada. Tírela de acuerdo con la normativa local relativa al tratamiento de residuos.
    • No toque los contactos eléctricos ni los inyectores del cabezal de impresión de un cartucho FINE. Si lo hace, es posible que la impresora no imprima correctamente.

  5. Instale el cartucho FINE.

    1. Coloque un cartucho FINE nuevo en el soporte de cartucho FINE.

      El cartucho FINE de color debe instalarse en la ranura izquierda, y el cartucho FINE negro en la ranura derecha.

    2. Cierre la tapa de bloqueo del cartucho de tinta para bloquear el cartucho FINE en su sitio.

      Apriete la tapa de bloqueo del cartucho de tinta hasta oír un clic.

    Importante

    • La impresora no podrá imprimir a menos que el cartucho FINE de color y el cartucho FINE negro estén instalados. Asegúrese de instalar ambos cartuchos.

  6. Cierre la cubierta/unidad de escaneado.

    Precaución

    • Al cerrar la cubierta/unidad de escaneado, tenga cuidado de no pillarse los dedos.

    Nota

    • Si aparece un mensaje de error después de cerrar la cubierta/unidad de escaneado, lleve a cabo la acción oportuna.

    • La impresora puede hacer ruido mientras funciona.

  7. Ajuste la posición del cabezal de impresión.

    Después de sustituir el cartucho FINE, realice la alineación del cabezal de impresión.

    Nota

    • Cuando se realiza la alineación del cabezal de impresión, la impresora inicia automáticamente la limpieza del cabezal de impresión antes de imprimir la hoja de alineación de los cabezales de impresión. No lleve a cabo ninguna otra operación hasta que la impresora haya finalizado la limpieza del cabezal de impresión.
